Bosim diapazoni va xavfsizlik konfiguratsiyasi: kompressorni tanlash uchun dala muhandisining nazorat ro'yxati

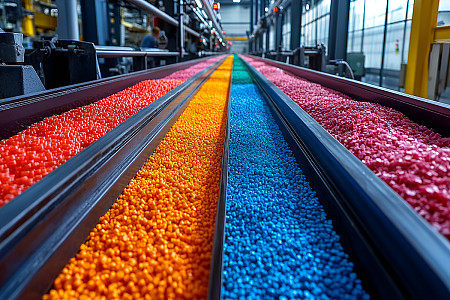

O'tgan chorakda meni Tailanddagi plastmassa zavodiga chaqirishdi. Ularning ishlab chiqarish liniyasi 18 soat davomida to'xtab qoldi. Asosiy sabab? Uch yil davomida benuqson ishlagan vintli havo kompressori bir kechada to'satdan ushlanib qoldi.

Jurnallarni tortib olganimda, yuqori harorat signali ishga tushirildi - lekin termal sensor hech qachon favqulodda o'chirish pallasiga ulanmagan. Kompressor rotor korpusga payvandlanmaguncha ishlashda davom etdi.

Bu hodisa mashinaning nosozligi emas edi. Bu konfiguratsiya xatosi edi.

Yillar davomida men butun dunyo bo'ylab shunga o'xshash voqealarni ko'rdim - Yaqin Sharqdagi neft-kimyo maydonlaridan tortib Evropadagi oziq-ovqat mahsulotlarini qayta ishlash zavodlarigacha. Umumiy ip kamdan-kam hollarda kompressor turidir. Bu deyarli har doim haqiqiy ish bosimiga nisbatan xavfsizlik konfiguratsiyasini nazorat qilishdir.

Ushbu qo'llanma nazariy hujjat emas. Bu haqiqiy buzilishlardan olingan amaliy nazorat ro'yxati, qamrab oladivintli havo kompressori, yuqori bosimli piston va markazdan qochma birliklar, shuning uchun siz to'g'ri himoya qatlamlarini maxsus bosim diapazoniga moslashtira olasiz.

Past bosim diapazoni (15 bar / 220 psi gacha) - "Oddiy" tizimlardagi yashirin xavflar

Bu eng keng tarqalgan bosim diapazoni vavintli havo kompressoribu maydonda hukmronlik qiladi. Ushbu tizimlar "standart" sifatida qabul qilinganligi sababli, ko'plab operatorlar asosiy himoyani etarli deb hisoblashadi. Amalda men uchta takrorlanadigan bo'shliqni ko'raman:

1. Harorat mantig'i, faqat harorat kalitlari emas

Ko'pgina asosiy model vintli kompressorlar oddiy bimetal haroratni o'zgartirgichdan foydalanadi. U 120 ° C haroratda ishlaydi, ammo bu vaqtga kelib, neft allaqachon kokslangan. To'g'ri sozlangan vintli havo kompressorida PLCdagi yumshoq signal emas, balki qattiq simli mantiqiy blokirovkaga ega PT100 RTD sensori ham bo'lishi kerak. Tekshirish moslamasi quvvatni 110 ° C da jismoniy ravishda uzib qo'yishi va qo'lda qayta o'rnatishni talab qilishi kerak. Ushbu yagona xususiyat men butun dunyo bo'ylab rotorning erta ishdan chiqishining 70 foizini oldini oladi.

2. Yog 'filtri bo'ylab differensial bosim monitoringi

Tiqilib qolgan yog 'filtri rulmanlarni och qoldiradi. Ko'pgina kompressor paketlari faqat oxirgi tushirish bosimini kuzatadi. Lekin yaxshi belgilanganvintli havo kompressoriyog 'filtri bo'ylab delta-P kalitiga ega bo'lishi kerak. Bosim differensialligi 2,5 bardan oshib ketganda, nazorat qilish moslamasi bypass klapan ochilishidan va filtrlanmagan yog 'aylanishidan oldin xizmat ogohlantirishini bildirishi kerak. Bu kam xarajatli qo'shimcha bo'lib, u o'zini bir ta'mirdan qochgan holda to'laydi.

3. Fazani himoya qilish va aylanishni tekshirish

Men Indoneziya, Nigeriya va Braziliyada teskari aylanish shikastlanishini ko'rdim - har doim sayt elektr tarmog'iga qayta ulangandan keyin. To'g'ri sozlangan vintli kompressor, agar aylanish noto'g'ri bo'lsa, ishga tushirishni jismoniy ravishda oldini oladigan fazalar ketma-ketligi rölesini o'z ichiga olishi kerak. Bu ixtiyoriy emas; bu har bir xarid buyurtmasida ko'rsatilishi kerak bo'lgan asosiy qatlamdir.

Past bosimli ish uchun ushbu uchta himoyaga ega ikki lobli vintli havo kompressori ishonchlilik va xavfsizlikning eng yaxshi muvozanatini ta'minlaydi. Narx afzalligidan qat'i nazar, qattiq simli termal va fazaviy himoyaga ega bo'lmagan paketni qabul qilmang.

O'rta bosim diapazoni (15–40 bar / 220–580 psi) - Pistonli kompressorlarda termal kaskadlarni boshqarish

15 barni kesib o'tishingiz bilan bozor ko'p bosqichli pistonli kompressorlarga o'tadi. Bu erda xavfsizlik muammosi faqat bosimni ushlab turish emas - bu termal gradientni boshqarish.

Bir necha yil oldin men Hindistondagi PET preform zavodida yong'inni tekshirdim. Ikki bosqichli pistonli kompressor bloklangan intercoolerni boshdan kechirdi. Ikkinchi bosqichdagi tushirish harorati 230 ° S ga ko'tarilib, tushirish klapanidagi uglerod konlarini yoqib yubordi. Olov yana karterga kirdi.

Tekshiruv shuni ko'rsatdiki, kompressor faqat oxirgi tushirish haroratini kuzatgan. O'rta bosqichda mustaqil himoya yo'q edi.

O'rta bosimli pistonli qurilmalar uchun men uchta munozarali xavfsizlik qatlamini tavsiya qilaman:

•  Har bir siqish bosqichida mustaqil harorat monitoringi.Har bir tsilindrni zaryadsizlantirish o'z termojuftiga ega bo'lishi kerak va agar biron bir bosqich dizayn chegarasidan oshib ketgan bo'lsa, PLC o'chirishni boshlashi kerak - faqat oxirgi chiqish emas.
• Ko'rsatkichli mexanik xavfsizlik klapanlari.Yuqori bosimli xizmatlarda xavfsizlik klapanlari ko'tarilishi va qayta o'rnatilishi mumkin, ammo to'liq yopilmaydi, bu esa mikro oqishlarga olib keladi. Operatorlar klapan bo'shashganligini tasdiqlashlari uchun ko'tarish dastagi va vizual indikatorli valflarni belgilang. Bu uzoq yoki qarovsiz saytlarda ayniqsa muhimdir.
• Qo'lda zaxiralash bilan avtomatik kondensat drenajlari.O'rta bosimli siqilishda namlikdan qochib bo'lmaydi. Avtomatik drenajlar ishlamay qoldi - men nam muhitda solenoid bobinlarning yonib ketganini ko'rdim. Har bir avtomatik drenaj qo'lda izolyatsiya va drenaj valfi bilan ta'minlangan bo'lishi kerak, haftalik qo'lda tekshirish uchun yozma protsedura mavjud.

Yuqori bosim diapazoni (40 bar / 580 psi dan yuqori) - Sizning asosiy darajangiz sifatida API standarti

40 bardan ortiq ilovalar uchun - gaz quyish stantsiyalari, quvurlarni sinovdan o'tkazish yoki yuqori bosimli azotni kuchaytirish - xavfsizlik konfiguratsiyasi eng yaxshi amaliyotdan muhandislik kodlariga o'tadi. Ushbu arenada vintli havo kompressori kamdan-kam qo'llaniladi; piston yoki diafragma birliklari egallaydi. Biroq, xavfsizlik tamoyillari bir-biriga mos keladi.

API 618 (porshenli kompressorlar) va ASME B31.3 quvurlari talablariga asoslanib, har bir yuqori bosimli paket quyidagilarni o'z ichiga olishi kerak:

1. Ikki marta ortiqcha bosimni ketma-ket himoya qilish.Bitta relyef valfi etarli emas. Konfiguratsiya ish bosimidan 5% yuqori bo'lgan birlamchi relyef klapanini va xavfsiz shamollatish sarlavhasiga tushiradigan 8% ga o'rnatilgan ikkilamchi valfni o'z ichiga olishi kerak. Bu ortiqchalik men Qo'shma Shtatlarda ishlagan ikkita zavodda halokatli yorilishlarning oldini oldi.

2. Vibratsiyali va novda tushishini kuzatish.Yuqori bosimli pistonli kompressorlar sezilarli mexanik stressni boshdan kechiradilar. Men qattiq tavsiya qilaman

•  Chavandoz halqasining aşınmasını aniqlash uchun har bir shpal yo'riqnomasida yaqinlik problari
•  Har bir silindr boshidagi tebranish transduserlari, agar tezlik 25 mm/s dan oshsa, o'chirish mantig'i bilan

3. Past o'chirish bilan karter yog 'bosimi.Yuqori bosimli xizmat ko'rsatishda yog 'bosimi podshipniklarni ushlab turadi, shuningdek, yuk ko'tarish moslamalarini boshqaradi. Haydovchini zudlik bilan o'chiradigan past yog 'bosimi kaliti majburiy - ogohlantiruvchi chiroq emas, balki jismoniy o'chirish rölesi.

Santrifüj kompressorlar - kuchlanishdan himoyalanish xodimlarni himoya qilishdir

Santrifüj kompressorlar juda yuqori tezlikda, ko'pincha katta pervanellarda ishlaydi. Xavfsizlikning eng xavfli hodisasi bu ortiqcha bosim emas - bu kuchlanish.

Santrifüj kompressor kuchayganda, rotor millisekundlarda bir necha millimetrga eksenel siljishi mumkin. Natijada paydo bo'lgan tebranish chiqarish quvurlarini buzishi mumkin. Men Evropa kimyo zavodida 10 dyuymli zanglamaydigan po'latdan yasalgan gardishning qirqishini ko'rganman.

Santrifüj birliklar uchun ushbu xavfsizlik xususiyatlari muhokama qilinmaydi:

•  Maxsus tez ta'sir etuvchi o'chirish klapanlari bilan kuchlanishga qarshi nazorat.Vana javob vaqti 1 soniyadan kam bo'lishi kerak. Belgilaganda, etkazib beruvchidan valfning bosqichma-bosqich javob sinovi hisobotini so'rang. Agar ular buni ta'minlay olmasalar, buni qizil bayroq deb hisoblang.
•  Eksenel holatini kuzatish (motor rulmanining aşınması).Milning siljishini o'lchaydigan ikkita mustaqil yaqinlik zondlari o'rnatilishi kerak. Agar eksenel harakat 0,3 mm dan oshsa (rotor dizayniga qarab), rulmanlar ishlamay qolishidan oldin tizim boshqariladigan o'chirishni boshlashi kerak.
• Shamollatish oqimi monitoringi bilan quruq gaz muhrlari.Xavfli gazlar bo'lgan ilovalar uchun tandem quruq gaz muhrlari standart hisoblanadi. Ammo haqiqiy xavfsizlik oqish ventilyatsiya o'lchagichida. Shamollatish oqimining asta-sekin o'sishi muhrning yomonlashishini ko'rsatadi va agar monitoring o'rnatilgan bo'lsa va bir necha haftalik erta ogohlantirishni ta'minlaydi.

Uchta universal xavfsizlik qoidalari - qaysi kompressor turini tanlaganingizdan qat'iy nazar

Men butun dunyo bo'ylab tashrif buyurgan har bir sayt bo'ylab - Avstraliya konidagi vintli havo kompressori, Rossiya gaz inshootidagi pistonli kompressor yoki Germaniya neftni qayta ishlash zavodidagi markazdan qochma qurilma - bu uchta qoida to'g'ri keladi:

1.  Kompressorni chiqarishda qo'lda izolyatsiya klapanlari.Elektron o'chirishlar muvaffaqiyatsiz bo'lishi mumkin. Chiqaruvchi gardishdagi jismoniy ballli valf yoki eshik valfi operatorlarga favqulodda vaziyatlarda, hatto boshqaruv tizimi javob bermasa ham, kompressorni tizimdan ajratish imkoniyatini beradi.
2. Yog'langan tizimlarda ko'rish oynasi.Yog 'to'lib toshgan vintli kompressorlar uchun yog'ni qaytarish liniyasining ko'rish oynasi oddiy, e'tibordan chetda qolgan xavfsizlik moslamasidir. Yuklangan ish paytida yog 'oqayotganini ko'rmasangiz, yog'ni tozalash liniyasi bloklangan. Ushbu vizual tasdiqsiz, kompressor asta-sekin yog'ni yo'qotadi, bu esa rulman ochligiga olib keladi. Men standart qator elementi sifatida har bir moyli vintli havo kompressorida ko'rish oynasini belgilashni tavsiya qilaman.
3.  Har bir bosim va harorat sensori uchun kalibrlash yozuvlari.Men buni etarlicha ta'kidlay olmayman. 5 ° C past ko'rsatkichni ko'rsatadigan sensor butun xavfsizlik konfiguratsiyasini buzadi. Yetkazib beruvchingiz xalqaro standartlarga (ISO 17025) mos keladigan zavod kalibrlash sertifikatlarini taqdim etishiga ishonch hosil qiling. Bundan tashqari, yillik qayta kalibrlashni rejalashtiring - bu siz amalga oshirishingiz mumkin bo'lgan eng tejamkor xavfsizlik investitsiyasidir.

Yakuniy tanlovni amalga oshirish - burchingizga asoslangan qaror matritsasi

Agar siz yangi kompressor stantsiyasini rejalashtirish bosqichida bo'lsangiz, men saytni baholash paytida mijozlar bilan baham ko'raman soddalashtirilgan ramka:

Nima uchun bu muhim - muvofiqlikdan tashqari

Men oltita qit'ada kompressor tizimlarida ishlaganman. Eng muvaffaqiyatli operatorlar xavfsizlik konfiguratsiyasini xarajat chizig'i sifatida ko'rmaydilar. Ular buni ish vaqtida dividendlar to'laydigan sug'urta, texnik xizmat ko'rsatishning taxminiyligi va xodimlarning ishonchi sifatida ko'rishadi.

Tegishli termal va filtr muhofazasiga ega to'g'ri sozlangan vintli havo kompressori yomon konfiguratsiya qilingan qurilmadan 3-5 yilga uzoq davom etadi va rejadan tashqari to'xtashlar 40% kamroq bo'ladi. Yaxshi moslashtirilgan pistonli kompressor yong'in xavfi bo'lishidan bir necha hafta oldin ishlamay qolgan intercooler haqida sizni ogohlantiradi. Kuchlanishdan himoyalangan santrifüj blok sizning quvurlaringizni 20 yillik dizayn muddati davomida buzilmagan holda saqlaydi.
